系统特点
◆可靠性设计 ：采用数字化控制技术和完善的保护电路，稳定性好;
◆交流输入、输出、旁路全隔离，抗干扰能力强
◆过载能力、坑干扰能力其强
◆超宽输入范围，可适用于恶劣电网条件和发电机
◆保护功能：过载、过温、输出短路、电池低电压、电池高电压、系统都能自动关机
◆网络管理人性化

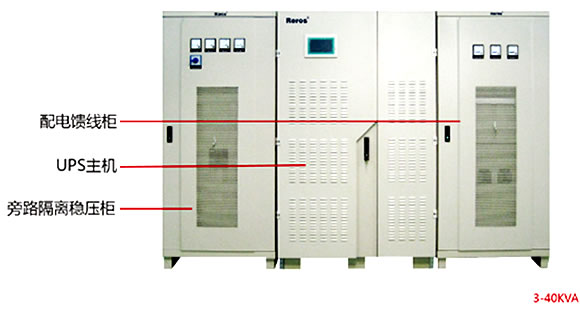

系统组成
◆电力UPS主机
包括：输入隔离变压器、输出隔离变压器、逆变器、静态旁路开关、整流器、手动维修旁路、直流隔离二极管、控制单元、显示单元等
◆旁路隔离稳压柜（选配）包括：隔离变压器、稳压调压器、控制仪表等
◆配电柜：根据设计院要求定制
|
型号 |
3KVA |
5KVA |
6KVA |
7.5KVA |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
|
|
标称容量（KVA/KW） |
2.4KW |
4KW |
4.8KW |
6KW |
8KW |
12KW |
16KW |
24KW |
32KW |
|
|
型号分类 |
单进单出：DLB3K-30K 三进单出：DL3B6K-40K |
|||||||||
|
标称电压
|
单相L+N+地线，220VAC±25% 三相四线+地线，380VA C±25%
|
|||||||||
|
标称平率 |
50HZ±5%,60HZ±5% |
|||||||||
|
电压谐波 |
<10% |
|||||||||
|
直流屏 |
直流屏标称电压 |
220VDC |
||||||||
|
截至电压 |
180VDC逆变器技术参数 |
|||||||||
|
逆变器技术参数 |
|
|||||||||
|
标称电压 |
单相L+N+地线，220VAC±1% 三相四线+地线，380VA C±1% |
|||||||||
|
标称频率
|
跟踪市电（市电下） 50HZ/60HZ±0.5HZ(电池下)（Battery mode） |
|||||||||
|
波峰因数 |
3:1 |
|||||||||
|
输出波形 |
正玹波 |
|||||||||
|
总谐波失真 |
线性负载<3%；;非线性负载<5% |
|||||||||
|
平衡负载电压 |
<±1%；（<±3%不平衡负载电压） |
|||||||||
|
过载能力 |
125% 10mim ,150% 1min |
|||||||||
|
效率，负载100% |
93% |
|||||||||
|
系
统 |
|
|||||||||
|
工作方式及原理 |
在线式供电，静态旁路开关（无间断切换），双重转换技术，输出电源完全隔离 |
|||||||||
|
运行温度 |
-20～40℃ |
|||||||||
|
相对湿度(无凝结）
|
30%～90% |
|||||||||
|
运行高度（最大）
|
<1000(每增加100米功率下降1%，最高4000米 <1000（each additional 100meters power fell 1% to a maximum 4,000 meters） |
|||||||||
|
冷却方式 |
强制通风 |
|||||||||
|
噪音 |
≤53Db(距离1m) ≤65Db(距离1m) |
|||||||||
|
尺寸(WⅹDⅹHmm) |
800X600X2260 |
|||||||||
|
选件 |
Rs485/网络适配器（SNMP）输出回路馈线柜、旁路隔离稳压柜可根据要求尺寸订做 |
|||||||||
